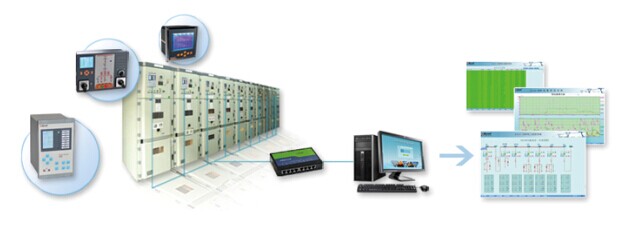

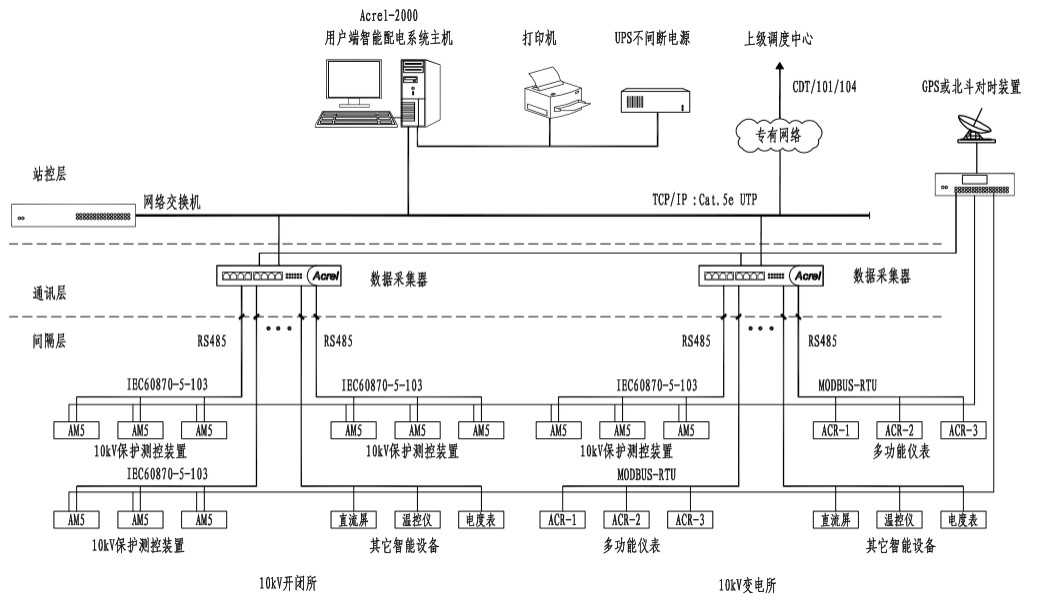

Acrel-2000/Z變電站綜合自動化系統采用分層分布式設計，可分為三層：站控管理層、網絡通信層和現場設備層，組網方式可為標準網絡結構、光纖星型網絡結構、光纖環網網絡結構，根據用戶用電規模、用電設備分布和占地面積等多方面的信息綜合考慮組網方式。
1）實時監測

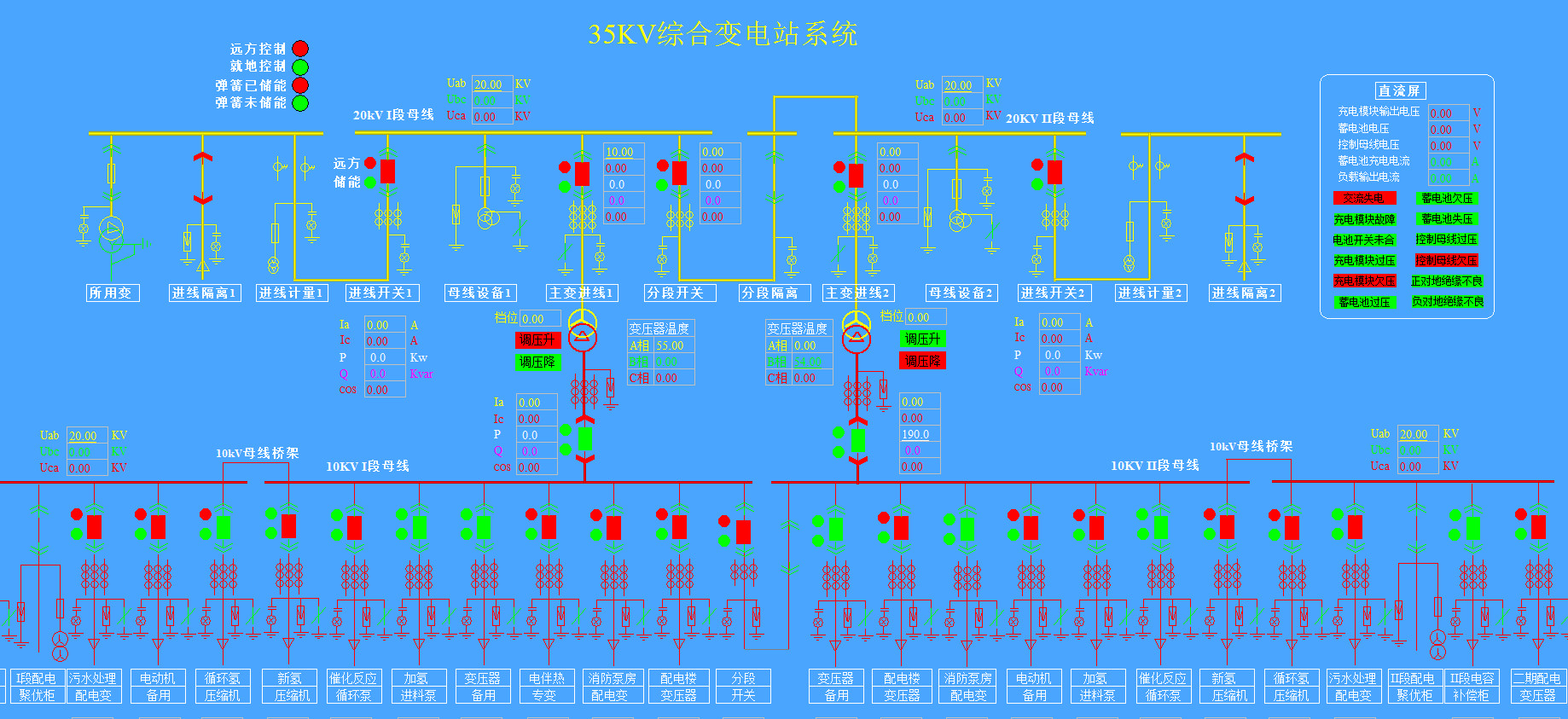

安科瑞Acrel-2000/Z變電站綜合自動化系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

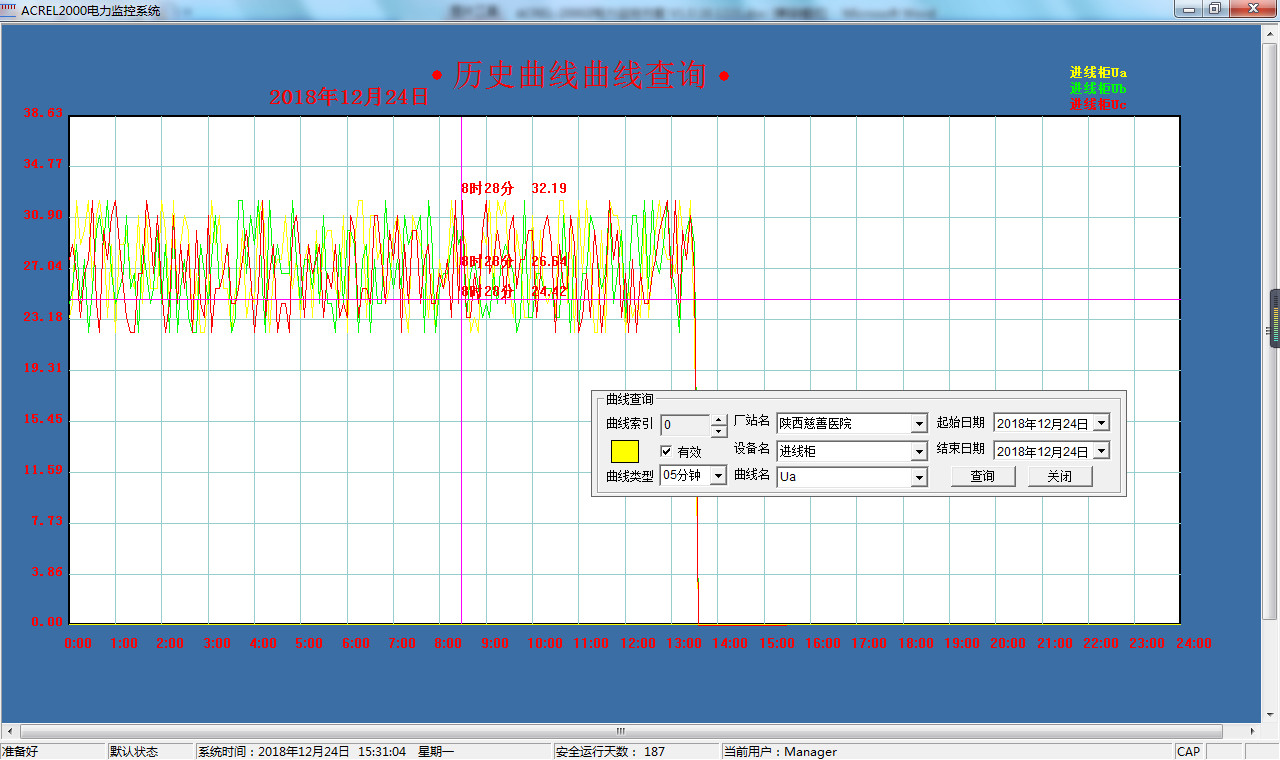

2）詳細電參量查詢
在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。

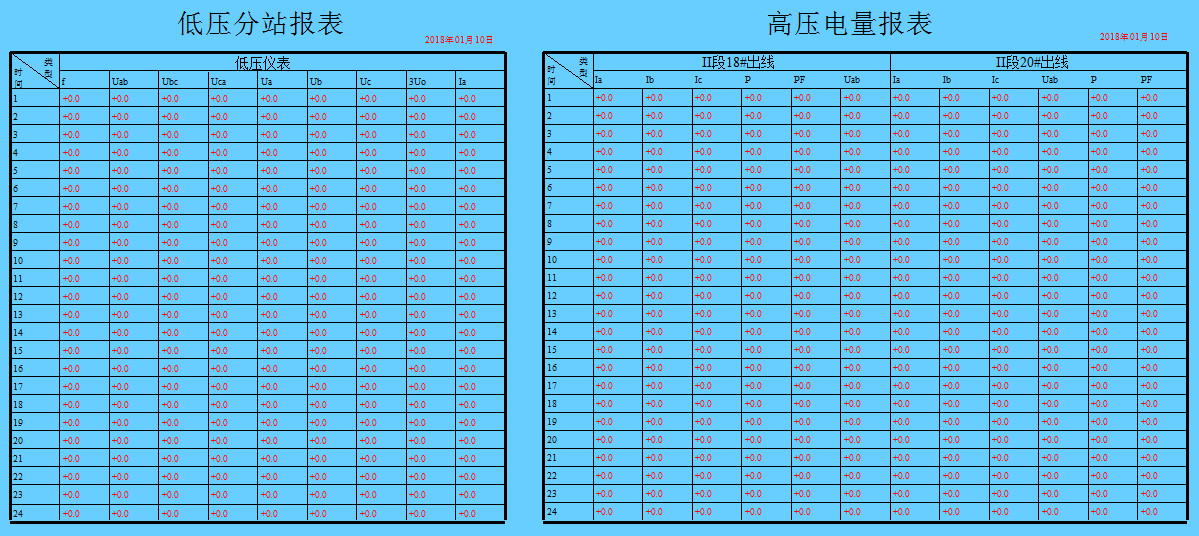

3）運行報表
查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。
4）實時告警

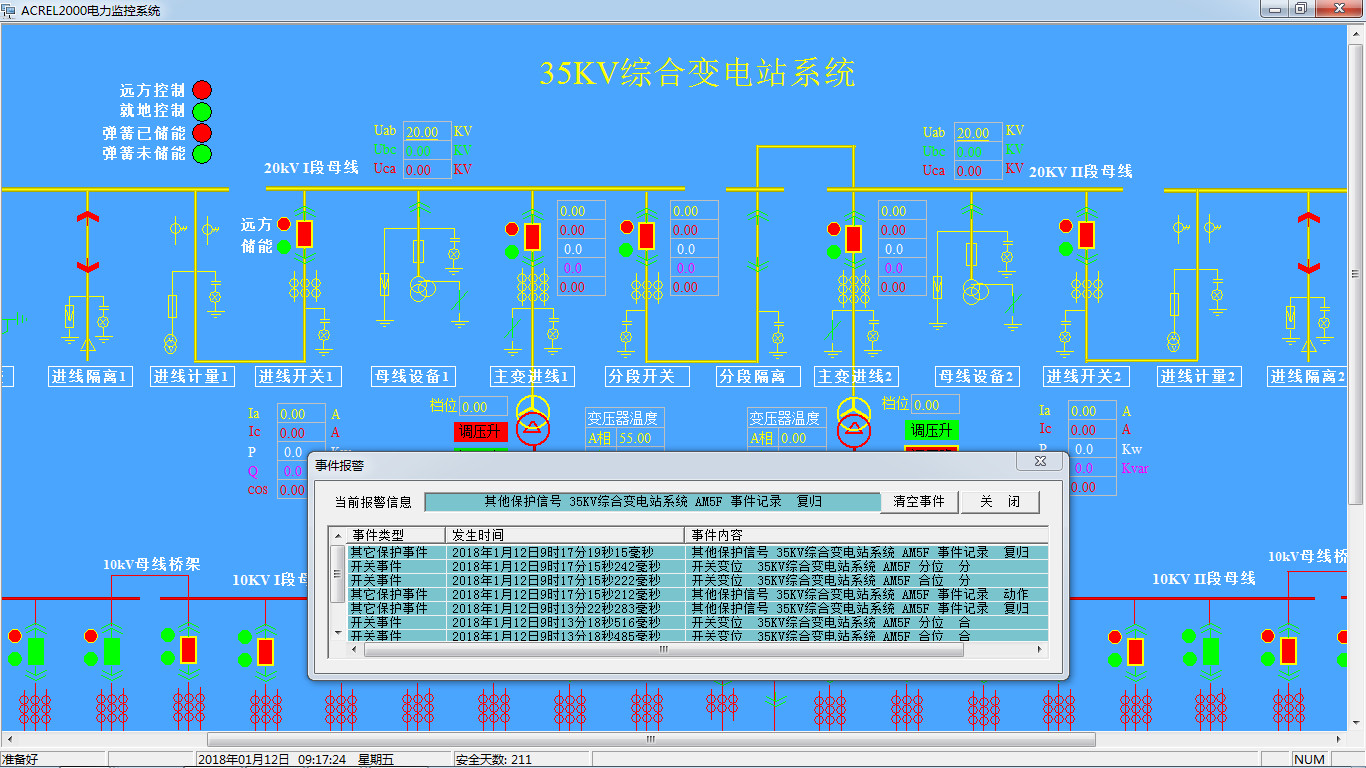

安科瑞Acrel-2000/Z變電站監控管理系統具有實時報警功能，系統能夠對配電回路斷路器、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。系統還具有實時語音報警功能，能夠對所有事件發出語音告警。

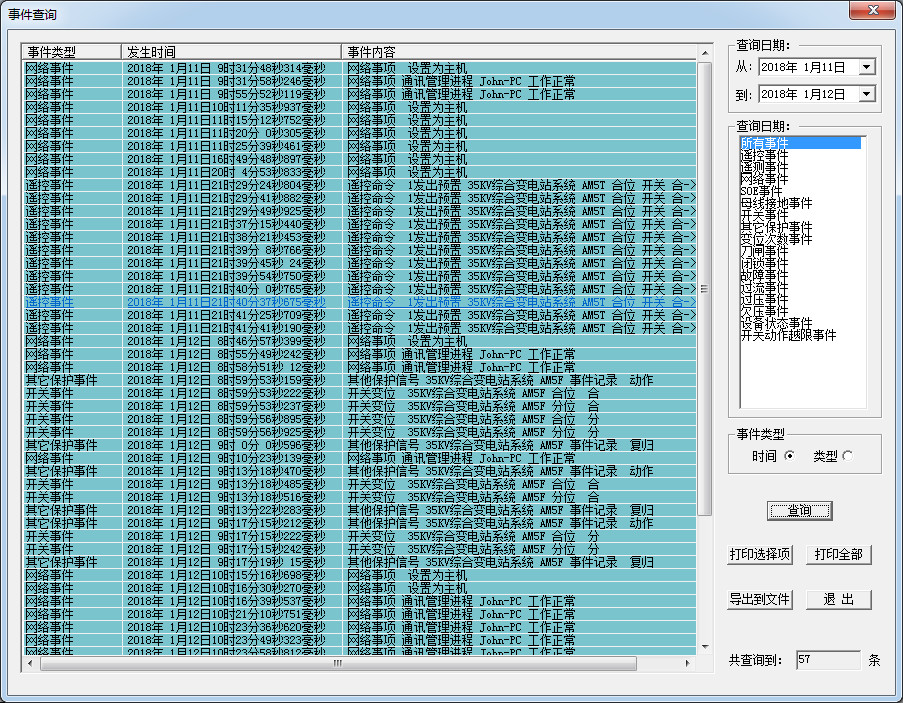

5）歷史事件查詢
安科瑞Acrel-2000/Z變電站綜合自動化系統能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

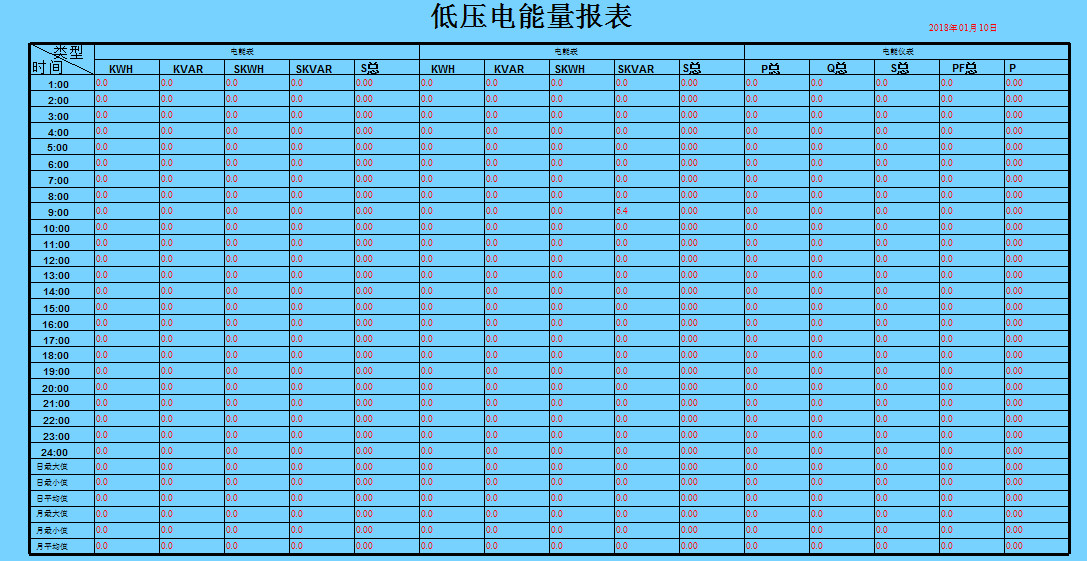

6）電能統計報表
安科瑞Acrel-2000/Z變電站綜合自動化系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

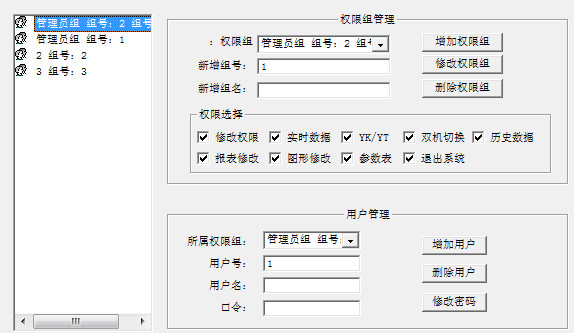

7）用戶權限管理
安科瑞Acrel-2000Z電力監控系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。
8）網絡拓撲圖
安科瑞Acrel-2000/Z變電站綜合自動化系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。
9）電能質量監測

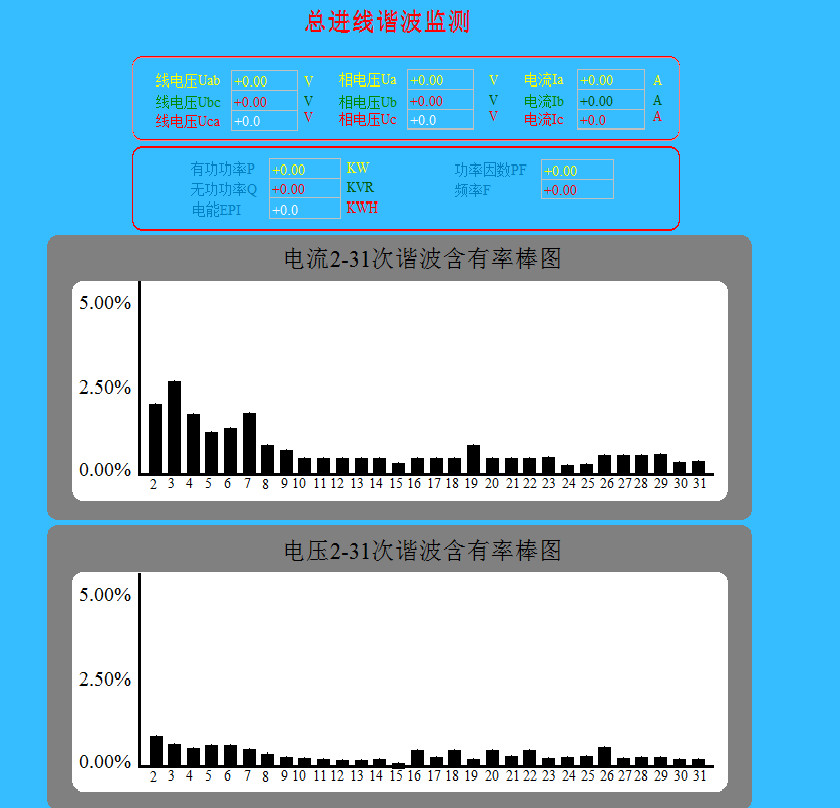

安科瑞Acrel-2000/Z變電站綜合自動化系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量，及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。
10）遙控

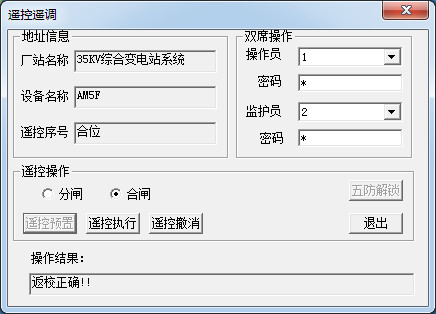

安科瑞Acrel-2000/Z變電站綜合自動化系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。

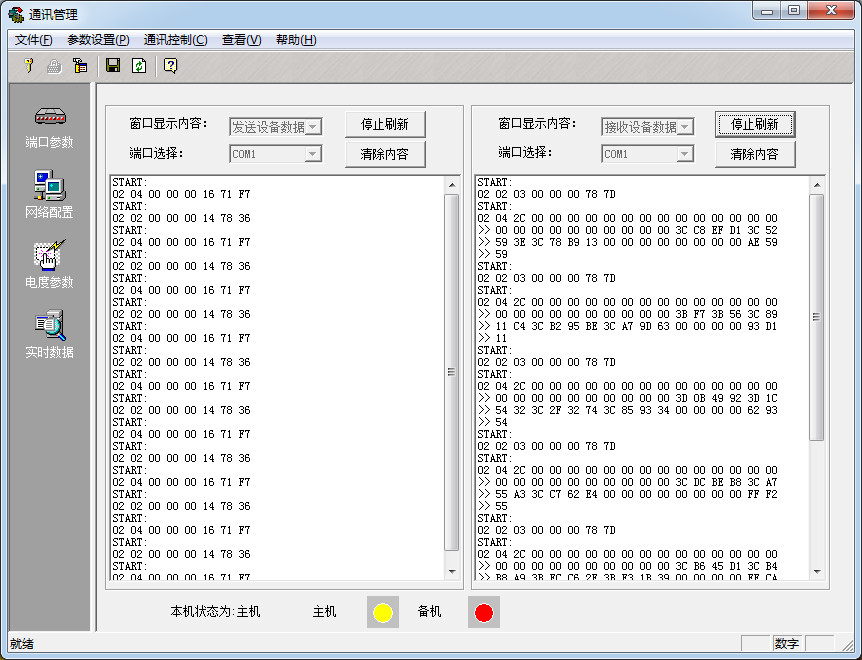

11）通信管理
安科瑞Acrel-2000Z電力監控系統可以對整個配電系統范圍內的設備通信情況進行管理、控制、數據的實時監測。例如配電系統維護人員可以通過監控系統的主程序右鍵打開通信管理程序，然后選擇通信控制啟動所有端口或某個端口，快速查看某設備的通信和數據情況。
| 變電站綜合自動化系統選型 | |||
| 應用場合 | 型號 | 保護功能 | |
| 35kV變kV變電站 | 進/饋線 | AM5-F | 三段式過流保護（帶方向、帶低壓閉鎖）、反時限過流保護、零序過流保護、三相一次重合閘、低頻減載、失壓保護、逆功率保護、斷路器遙控分合閘、故障錄波 |
| 35kV主變（2000kVA以上） | AM6-D2 | 兩圈變差動速斷保護、比例制動差動保護 | |
| AM6-T | 三段式過流保護（帶復合電壓閉鎖）、反時限過流保護、零序過流保護、間隙零序電流保護、零序電壓保護、過負荷保護、啟動通風、閉鎖有載調壓、斷路器遙控分合閘、故障錄波、全電量測量 | ||
| AM6-FD | 變壓器非電量保護（獨立）、獨立的操作回路 | ||
| AM6-TR | 三段式過流保護（帶復合電壓閉鎖）、反時限過流保護、零序過流保護、過負荷保護、變壓器非電量保護、斷路器遙控分合閘、獨立操作回路、故障錄波、全電量測量 | ||
| PT監測 | AM5-U | 低電壓警告、PT斷線告警、過電壓告警、零序過壓告警 | |
| 10/6kV開閉所 | 進饋線 | AM5-F | 三段式過流保護（帶方向、帶低壓閉鎖）、反時限過流保護、零序過流保護、三相一次重合閘、低頻減載、失壓保護、逆功率保護、斷路器遙控分合閘、故障錄波 |
| 廠用變 | AM5-T | 三段式過流保護（帶復合電壓閉鎖）、反時限過流保護、零序過流保護、過負荷保護、變壓器非電量保護、斷路器遙控分合閘、故障錄波 | |
| 大功率異步電機（2000kW以上） | AM6-MD | 電機差動速斷保護、比例差動保護、啟動中過流一段保護、已運行定時限過流保護、過負荷保護、零序過流保護、過熱保護、堵轉保護、低電壓保護、斷路器遙控分合閘、獨立操作回路、故障錄波、全電量測量 | |
| 異步電機 | AM5-M | 啟動中過流一段保護、已運行兩段式過流保護、反時限過流保護、過負荷保護、零序過流保護、啟動時間過長、堵轉保護、過熱保護、相序保護、低電壓保護、斷路器遙控分合閘、故障錄波 | |
| 電容器 | AM5-C | 兩段式過流保護、反時限過流保護、零序過流保護、欠電壓保護、過電壓保護、不平衡電壓/電流保護、非電量保護、斷路器遙控分合閘、故障錄波 | |
| 母聯 | AM5-B | 兩段式過流保護、反時限過流保護、后加速過流保護、進線備自投、母聯備自投、斷路器遙控分合閘、故障錄波 | |
| PT監測 | AM5-U | 低電壓警告、PT斷線告警、過電壓告警、零序過壓告警 | |
| PT并列 | AM5-BL | 不同母線段上PT二次信號的并列/解列控制 | |
| 10/6kV分配電所 | 進饋線/ | AM4-I | 三段式定時限過流保護、反時限過流保護、零序過流保護、零序過壓保護、非電量保護、低電壓保護、過電壓保護、過負荷保護、斷路器遙控分合閘、故障錄波 |
| 廠用變 | |||
| PT監測 | AM4-U | 低電壓警告、PT斷線告警、過電壓告警、零序過壓告警 | |
| 環網柜 | AM3 | 三段式定時限過流保護、反時限過流保護、零序過流保護、零序過壓保護、非電量保護、低電壓保護、過電壓保護、過負荷保護、斷路器遙控分合閘、故障錄波 | |
| AM2 | |||
| 3～35kV | ASD100G | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警 | |
| 開關柜狀態指示儀 | |||
| 3～35kV | ASD200 | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控制及顯示（帶強制加熱）、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、語音已帶電提示、柜內照明控制、RS485通信 | |
| 智能操顯裝置 | |||
| 3～35kV | ASD300 | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控制及顯示（帶強制加熱）、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、語音已帶電提示、柜內照明控制、全電參量測量、RS485通信 | |
| 智能操控裝置 | |||
| 3～35kV 智能操控無線測溫一體化裝置 | ASD320 | 一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及閉鎖、驗電、核相、自動溫濕度控制及顯示（帶強制加熱）、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、語音已帶電提示、柜內照明控制、RS485通信、柜內電氣接點無線測溫 | |
| 銅牌、電纜接頭測溫 | ATE100 | 表帶式固定，電池供電，測溫范圍-40℃～125℃，采集周期25s，發射周期4min，測量精度±2℃，傳輸距離空曠10米 | |
| 斷路器觸頭、銅牌測溫 | ATE200 | ||
| 斷路器觸頭、銅牌、電纜接頭測溫 | ATE300 | 扎帶捆綁固定，CT感應取電，測溫范圍0℃～125℃，采集周期15s，發射周期15s，測量精度±2℃，傳輸距離空曠200米 | |
| 0.4kV-35kV 無線測溫收發器 | ATC200 | 導軌式/螺絲固定，工作電源DC24V，可接收12個ATE200（ATE100）數據，帶RS485通信接口可將數據上傳到監控中心 | |
| 0.4kV-35kV 無線測溫收發器 | ATC400 | 導軌式/螺絲固定，工作電源DC24V，可接收240個ATE300數據，帶RS485通信接口可將數據上傳到監控中心 | |
| 0.4kV-35kV 無線測溫裝置 | ARTM-Pn | 可與ATE100、ATE200、ATE300配合使用，安裝在高壓柜、低壓柜內測量最多18點溫度；兩路無源溫度告警輸出；一路RS485通信接口可將數據上傳到監控中心 | |
| 0.4kV-35kV無線測溫集中采集裝置 | ARTM-7062HT-4(HI) | 可與ATE100、ATE200、ATE300傳感器配合使用，安裝在高壓柜、低壓柜內測量最多240點溫度；一路RS485通信接口可將數據上傳到監控中心 | |
| 0.4kV-35kV 電參量測量 | AEM96 | 三相所有電力參數測量、電壓和電流的相角 、 四象限電 | |
| 能計量、復費率、最大需量、歷史電能統計、開關量事件 | |||
| 記錄、歷史極值記錄、31 次分次諧波及總諧波含量分析、分相諧波及基波電參量（電壓、電流、功率）、開關量、報警輸出、RS485（MODBUS 或 DL/T645-2007協議） | |||
| 變電站綜合自動化系統 | Acrel-2000/Z | 可建立配電網絡一次系統圖，模擬配電網絡運行，實現無人值班模式；根據順序事件記錄、波形記錄、故障錄波，協助運維人員實現快速故障分析、定位和排除問題，盡量縮短停電時間；實時采集各回路、設備的電流、電壓、功率、電能以及諧波、電壓波動等參數，對配電系統和用電設備進行用能分析和能效管理。 | |
