摘要：隨著社會生活水平的提高，經濟的繁榮發展，人們對能源的需求逐漸增長，由此帶來的能源危機日益嚴重。派出所建筑如何實時的了解、分析和控制派出所的能源消耗已成為需要解決的迫在眉睫的難題。傳統的能源消耗智能以月/季度/年為周期進行，然而派出所是每日、每時都在進行，能源消耗也是每日、每時的發生。本文介紹某能源服務有限公司項目，采用安科瑞智能電力儀表采集配電現場的各種電參量，系統采用現場就地組網的方式，組網后通過Acrel-5000型能耗監測系統實現各配電回路用電監測、管理。
關鍵詞：能源站；能耗監測系統；ACREL-5000
1 引言
蘇州工業園區某能源服務有限公司采用區域供冷供熱的方式進行集中能源供應，對一定區域內的建筑物群，由一個或多個能源站制得熱水，冷水等冷熱媒，通過區域管網提供給終端用戶，實現用戶制冷或制熱要求的系統。區域供冷供熱系統相對于常規的空調系統來說的特點就是大型化，整體化，集約化，復雜化。
其中對區域供冷供熱系統控制控制影響的有:
1）系統的運行和調節問題，
2）末端用戶的冷熱費用計量問題，
3）系統能效分析問題。
本項目主要為某區域內學校、辦公樓、酒店、商業體等提供冷熱能源，為精細化、高效化管理能源供應，本項目設置能源管理系統完成能源的在線監視、成本核算、收費管理、配電管理、單耗管理。
2 設計依據
GBT23331-2009 《能源管理體系要求》
GB-50052-2009 《供配電系統設計規范》
能耗計量裝置國家及行業標準
DL/T 645-1997 多功能電能表通信規約
DL/T 645-2007 多功能電能表通信規約
CJ/T 188-2004 戶用計量儀表數據傳輸技術條件
3 項目概況
項目主要監視的變電所289臺ACR220ELH多功能儀表，20臺流量計，6臺遠傳水表。
3.1 ACR220ELH儀表介紹
測量：三相電流、三相電壓、頻率、功率因數、有功/無功功率、
有功/無功電度
通訊：RS485/MODBUS-RTU
顯示：液晶
技術參數如下表：

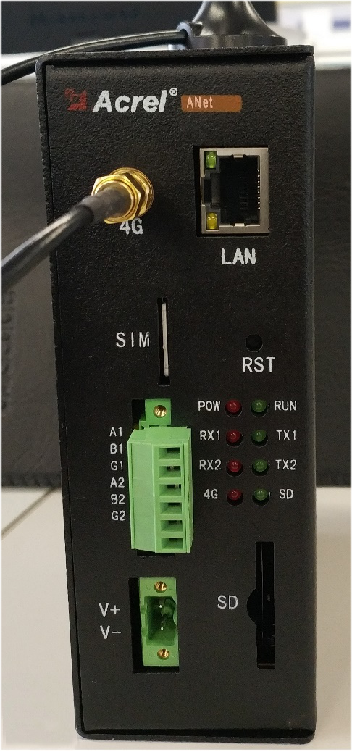

3.1 Anet-1E2S-4G
硬件精益求精
支持2G/3G/4G的7模全網通無線連接
整機通過電磁兼容檢測4級測試
所有通信端子經過2kV工頻耐壓測試
DC 12V～36V電壓反接保護
內置8G SD卡可擴展即插即用電子硬盤
管理靈活便捷
靈活高效可復用的自定義模板庫配置模式
儀表信息點一鍵自動生成
支持可選式及全選式單表結構轉發數據集
支持批量操作、可配步長填充等高效配置方式
軟件穩定高效
可支持64臺計量設備
采集信息點總數5k-1w個
支持本地及遠程配置維護和實時數據監控
可支持多個數據中心采用不同協議上傳數據
支持斷點續傳、數據XML格式及AES加密
ANetOS系統級防損保護算法提供系統運行、升級、更新配置等錯誤防護且自動恢復能力
支持4G路由網絡，提供DHCP智能準入判斷
4 系統架構

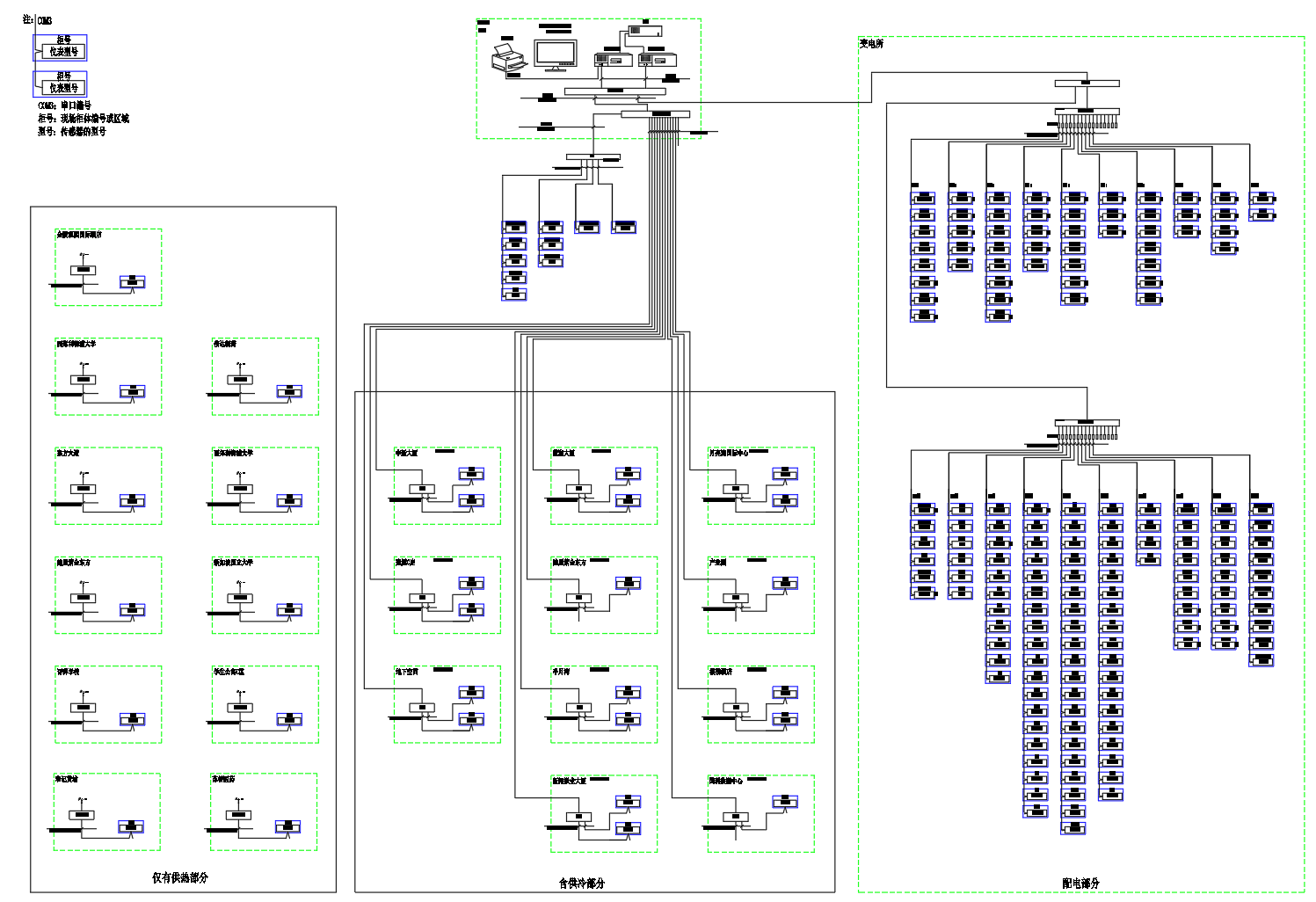

安科瑞Acrel-5000能耗分析管理系統根據公建現場實際情況，配電所電部分通過屏蔽雙絞線直接連接至Anet系列智能網關，供冷供熱部分通過支持外網上傳的智能Anet系列網關通過4G網絡上傳至采集側服務器，由數據服務器統一采集，在展廳統一客戶端訪問。具體如下圖所示：
5 系統軟件模塊
平面顯示供熱供冷位置
提供區位圖顯示，能夠看到整個項目的供冷供熱平面分布，以及供冷供熱的情況。能點開相應的項目名稱，可顯示流量計內的所有參量的數據，并顯示是否運行及報警。
綜合用能顯示
主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。
供冷供熱分析
系統可以統計各支路供冷供熱實際量，表記量。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以顯示合計，以圖表形式顯示。統計數據可導出至Excel。
可手動輸入校準值，統計數據可導出至Excel。
管損分析
系統可以根據時間段查詢管損量，可對實際管損和表記管損進行比較，完成不同品牌表記準確度分析，統計數據可導出至Excel。
曲線分析
系統可以選擇其實時間，根據今日和昨日的供冷供熱累計流量、瞬時流量、溫度、壓力的曲線分析，統計最小值、最大值、平均值。
結算分析
可將實際用量、修正量、管損量、實際管損量綜合分析，從而完成供應量和使用量的綜合分析，統計數據可導出至Excel。
成本分析
系統可以統計某段時間內水、電、氣單耗及綜合成本根據夜、早、中班別進行統計分析，從而實現成本的綜合分析。
7 結束語
該系統是在能源問題日益緊張，能源價格不斷上漲的背景下，針對供熱供冷能耗問題而設計。在建設能耗管理系統后，不但能減輕工作人員的工作負擔，提供工作效率，而且直觀的統計分析結果更能有效地幫助能源供應的管理者根據能耗情況，做出正確的分析，并對供應、損耗、用實際使用進行管控，完成輸送過程中壓力、溫度、流速等安全參數統計分析，對以后各建筑輸送量、新輸送管道敷設做出正確的決策提供依據，實現節能減排目標具有重要意義。
參考文獻：
[1].住房和城鄉建設部技術要求
[2].《蘇州市民用建筑節能管理辦法》
