近些年來，隨著社會經濟的不斷發展，生產企業和居民用電的需求量日益加大，要求質量也越來越高，盡管我國的電力行業和科技不斷發展，但供配電系統仍面臨著巨大的挑戰。因此，為了進一步保證電力系統的穩定性，作為供配電設計中的重要組成部分，電力監控系統在供配電設計中的應用成為保證電網管理的重點方面，從而日漸受到重視。電力監控系統不僅可以監控電網的實際運營情況，提高電力系統的穩定性，還可以提高電網管理成效，合理規劃和科學設計電網系統，節能省電，降低運營成本。

項目名稱：章丘南外環隧道項目電力監控系統系統

項目地點：山東省濟南市章丘南外環242省道

項目簡介：

該項目坐落于山東省濟南市章丘，該項目共包括2個配電室，其中每個配電室包括1個高壓配電室及1個低壓配電室。共有高壓進線2個回路、低壓進線4個回路、補償4個回路、聯絡2個回路，出線回路采用多功能網絡儀表，監控內容還包括直流屏、EPS、UPS、溫控儀等設備及其參數。

值班室監控主機安裝Acrel-2000電力監控系統，本系統采用以太網傳輸數據，在配電室配置通訊管理機將配電室內所有儀表采用屏蔽雙絞線進行組網，再將數據通過網絡交換機傳送到配電值班室的監控機房，將分散在各配電室的所有儀表連接在一起組成一個有機整體，來實現對所有設備的監控、管理與維護。

系統主要實現的監控功能：

1. 配電系統實時監測：系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路合、分狀態，以及有關故障、告警等信號。

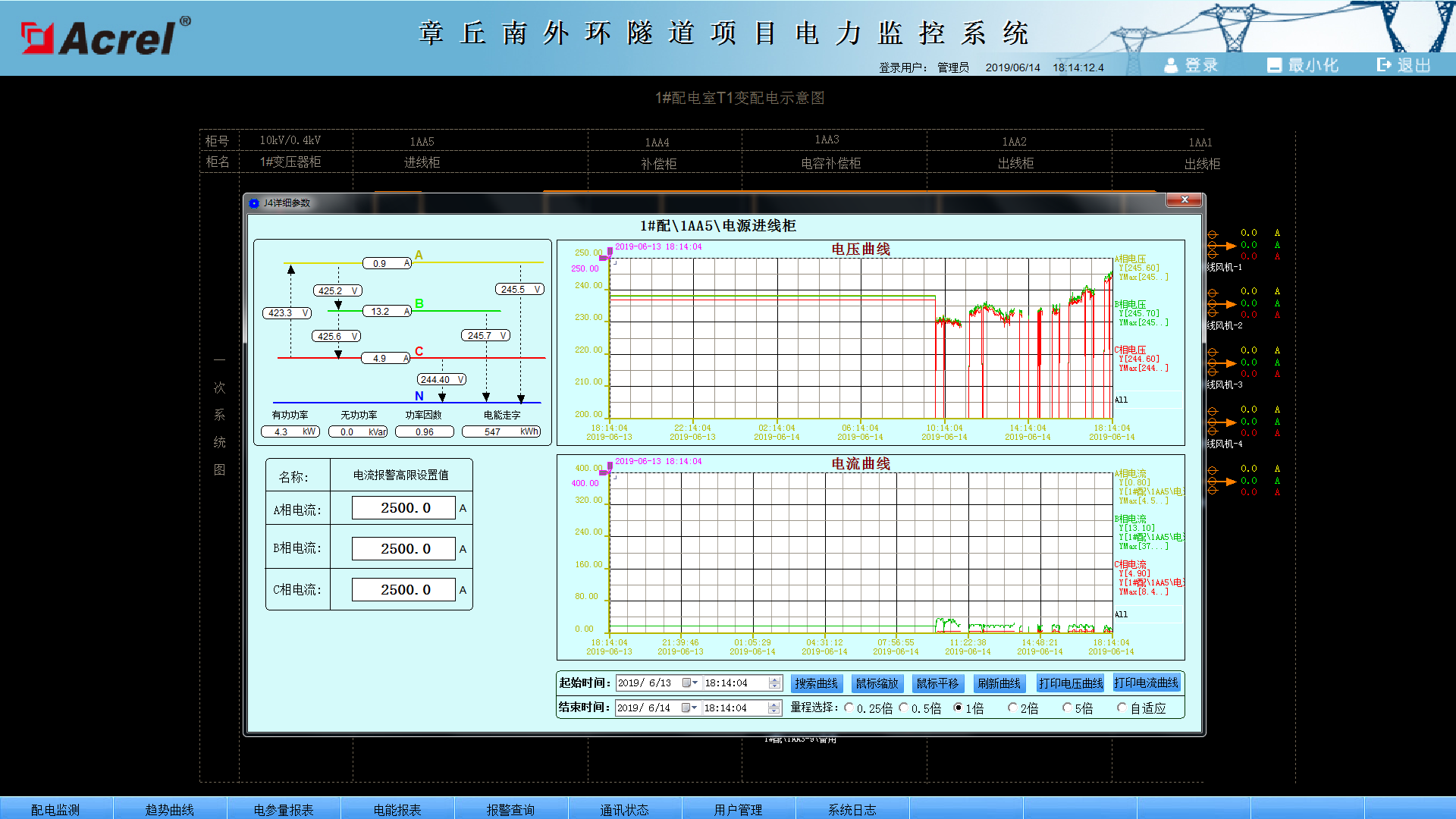

2. 詳細電參量查詢：在配電一次圖中，當鼠標移動到每個回路附近時，鼠標指針變?yōu)槭中危髽藛螕艨刹榭丛摶芈吩敿氹妳⒘浚ㄈ嚯娏鳌⑷嚯妷骸⑷嗫傆泄β省⒖偀o功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線及24小時電壓趨勢曲線。


3. 運行報表：系統具有實時電力參數和歷史電力參數的存儲和管理功能，所有實時采集的數據、順序事件記錄等均可保存到數據庫，在查詢界面中能夠自定義需要查詢的參數、指定時間或選擇查詢最近更新的記錄數據等，并通過報表方式顯示出來。用戶可以根據需要定制運行日報、月報，支持導出Excel格式文件，還可以根據用戶要求導出PDF格式文件。


4. 實時報警：系統具有實時報警功能，系統能夠?qū)﹄妷骸㈦娏鳌⒐β省⒐β室驍?shù)越限等事件進行實時監測，并根據事件等級發出告警。系統報警時自動彈出實時報警窗口，并發出聲音或語音提醒。

5. 歷史事件查詢：系統能夠電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

6. 權限管理：系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。


7. 電能統計報表：系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可分析追溯，維護計量體系的正確性。


8. 通訊狀態圖：系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通訊狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。從而方便運行維護人員實時掌握現場各設備的通訊狀態，及時維護出現異常的設備，保證系統的穩定運行。
