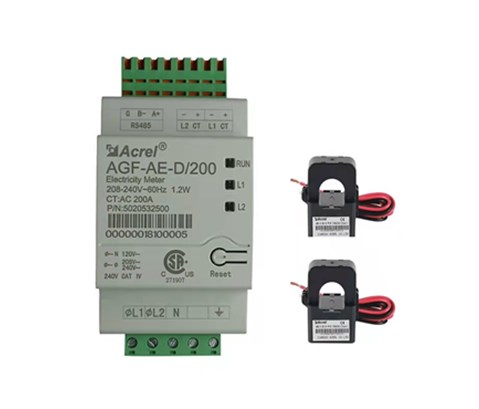

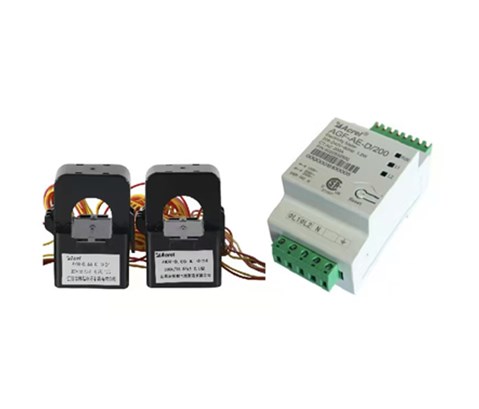

1. AGF-AE-D/200防逆流檢測儀表安裝
安裝說明應說明所用的國家電氣規范、ANSI/NFPA 70 接線方法。
2. 安裝指南儀表通過 RS485 與變頻器相連。
交流電線規格：1.3 至 2.0 mm 直徑/22-18 AWG 絞合線，600 V，THHN、MTW 或 THWN 型。
RS485 接線規格：電纜類型：至少 3 線屏蔽雙絞線（可使用 4 線電纜）
導線截面積：0.32-0.81 mm 2/24-18 AWG（可使用 5 類電纜）
儀表被視為“連接設備”，需要斷開裝置（斷路器、開關或斷路器）和過電流保護（保險絲或斷路器）。
儀表消耗 10-30 毫安，因此任何開關、斷路器、保險絲和/或斷路器的額定值由線規、電源電壓和所需的電流中斷額定值決定。
開關、斷路器或斷路器需位于儀表附近且易于操作。
使用額定電流小于等于 20A 的斷路器或保險絲。
當監測多條線路時，使用分組斷路器。
斷路器或保險絲需保護標有 L1 和 L2 的電源端子。在極少數中性點有過電流保護的情況下，過電流保護裝置需同時中斷中性點和不接地導體。
電路保護/斷開系統需符合所有國家和地方電氣規范。

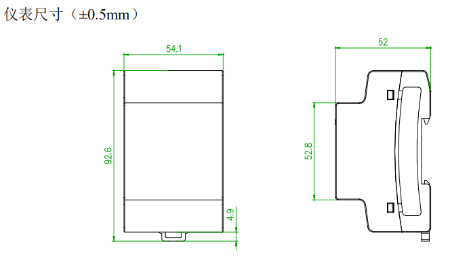

3. 安裝和連接儀表
A. 儀表應安裝在配電箱中
B. 將儀表安裝在 35mm 的德國工業標準導軌上。

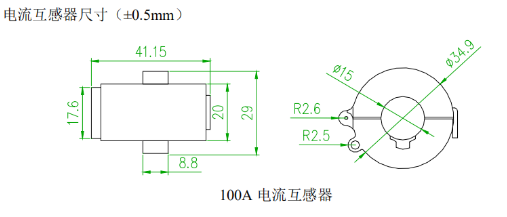

4. 安裝 CTs：
A. 合上電流互感器前，關閉交流電源。
B. 在待測導體周圍安裝電流互感器。分裂芯電流互感器可在導體周圍打開 3 次安裝。可以在CT 周圍固定尼龍?jiān)鷰В苑乐挂馔獯蜷_(kāi)。
C. 安裝 CT，箭頭指向網格，以便進行消耗或出口測量。電流互感器與電表包裝在一起。

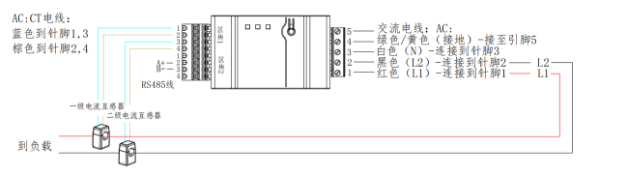

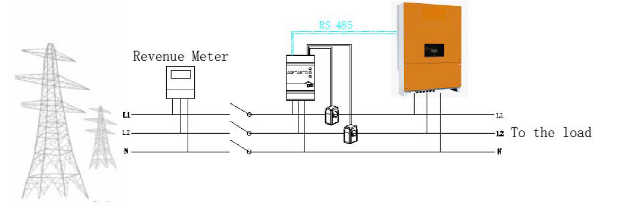

D. 連接儀表：如果要將儀表連接到變頻器，請參閱下面的連接圖
